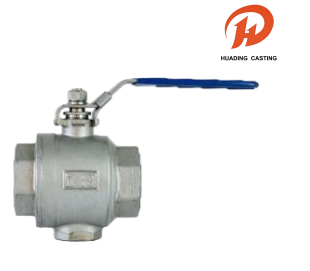

Хоёр хэсэгтэй дотоод утастай холбох бөмбөг хавхлагууд

Эдгээр хоёр хэсэгтэй дотоод утастай холбох бөмбөлөг хавхлагууд нь бат бөх цутгах их бие, үлээлгэдэггүй иштэй бөгөөд аюулгүй байдал, бат бөх чанарыг хангадаг. Олон талт ажиллагаатай байхаар бүтээгдсэн хавхлагууд нь олон урсгалтай стандартуудыг (NPT, BSPT, DIN 2999, ISO 228) дагаж мөрддөг бөгөөд ISO 5211 стандартын дагуу идэвхжүүлэгчийг шууд холбоход дэмжлэг үзүүлдэг. 1000 PSI-ийн ажлын даралттай, API 598 гэх мэт туршилтын хатуу стандартыг дагаж мөрддөг эдгээр хоёр хэсэгтэй дотоод утастай бөмбөг хавхлагууд нь өндөр гүйцэтгэлтэй хэрэглээнд зориулагдсан болно.

Лавлагаа илгээх

Бүтээгдэхүүний тодорхойлолт

Нэр: Хоёр ширхэг дотоод утастай бөмбөг хавхлага

Материал: Дараах хүснэгт

MOQ: 100 ширхэг

Багц: Өтгөрүүлсэн бөмбөлөгтэй уутны дотоод сав баглаа боодол, хайрцагны гадна сав баглаа боодол, эсвэл далайд тохиромжтой тавиураар тээвэрлэх

Тээвэрлэлт: DHL, UPS, FedEx, LCL далайгаар гэх мэт.

Хүлцэл: Нарийвчлалтай CNC боловсруулах, хүлцэл ± 0.01мм

Үзлэг: Германы CMM бүрэн үзлэг, 0 согоггүй

OEM & ODM: OEM & ODM хүлээн зөвшөөрөгдсөн, хурдан дээж хийх

Цаг: Чанарын хатуу хяналт, цаг тухайд нь хүргэх

Үйлчилгээ: Захиалгат эд ангиудын материалын өргөн сонголт

Хоёр хэсэгтэй дотоод утастай холбох бөмбөг хавхлагууд

Эдгээр хоёр хэсэгтэй дотоод утастай холбох бөмбөг хавхлагууд нь NPT, BSPT, DIN 2999, ISO 228 зэрэг хоолойн утас стандартад нийцдэг бөгөөд ISO 5211 стандартын дагуу идэвхжүүлэгчийн шууд угсралтын загвар, түгжих төхөөрөмжтэй. 1000 PSI (PN63) W.O.G-ийн ажлын даралтаар үнэлэгддэг, хоёр хэсэгтэй дотоод утастай холбох бөмбөг хавхлагуудыг API 598, GB/T 13927, ISO 5208 стандартын дагуу нарийн шалгасан бөгөөд шаардлагатай програмуудад найдвартай ажиллагааг баталгаажуулдаг.

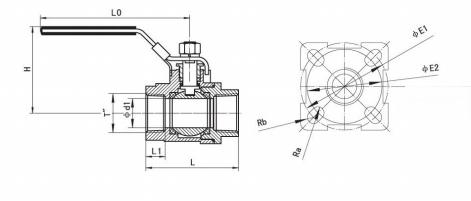

Бөмбөг хавхлагын техникийн шинж чанарууд ба ердийн зураг

НОМИНАЛ	ХООЛОЙ	Хэмжээ
ШШГЕГ. (мм)	THREAD	d1	L	L1	H	L0	Ра	Rb	E1	E2
8	1/4	9.2	46.8	10	47.8	80	R3	R3	Φ42	Φ36
10	3/8	12.5	52	12	52	80	R3	R3	Φ42	Φ36
15	1/2	15	59	13.5	56.5	100	R3	R3	Φ42	Φ36
20	3/4	20	65	14.5	58.5	100	R3	R3	Φ42	Φ36
25	1	25	76	16.5	74	148	R3	R3.5	Φ50	Φ42
32	1 1/4	32	90	19	79	148	R3	R3.5	Φ50	Φ42
40	1 1/2	38	101.5	19	92	190	R3.5	R4.5	Φ70	Φ50
50	2	50	120.5	22	103	190	R3.5	R4.5	Φ70	Φ50
65	2 1/2	65	157	28	118	280	R4.5	R5.5	Φ102	Φ70
80	3	80	176	32	118	280	R4.5	R5.5	Φ102	Φ70
100	4	100	212	32	144	280	R5.75	R6.75	Φ125	Φ102

Бөмбөг хавхлагын материалын жагсаалт

ХЭСЭГ НЭР	МАТЕРИАЛ
БИЕ	WCB CF8 CF8M
CAP	WCB CF8 CF8M
БӨМБӨГ	SS304 SS304 SS316
СУУДАЛ	PTFE
STEM	SS304 SS304 SS316
БУЛЧИН	SS304
САВАХ	PTFE
Жийргэвч	PTFE
УГААГЧ	PTFE
САМАР	SS304
ХАВРЫН УГААГЧ	SS304
ШҮГЭЭГЧ	SS304
БАРИЛГА	SS304
БҮХЭГ	Хуванцар
