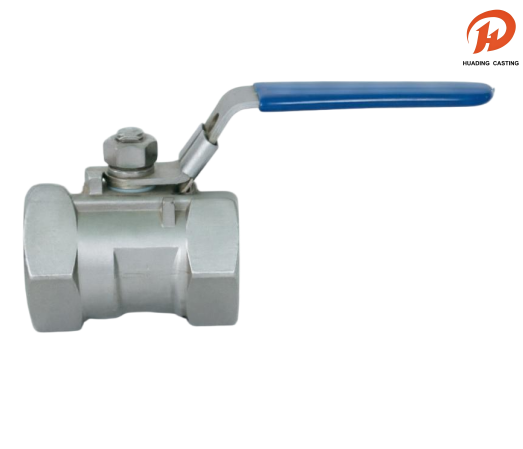

Нэг ширхэг дотоод утастай холбох бөмбөг хавхлаг

Нэг хэсэг дотоод утастай холбох бөмбөг хавхлагууд нь авсаархан дизайн, найдвартай битүүмжлэлээрээ үнэлэгддэг орчин үеийн үйлдвэрлэлийн шингэний хяналтын системд чухал бүрэлдэхүүн хэсэг юм. Эдгээр нэг ширхэг дотоод утастай бөмбөлөг хавхлагууд нь нэгдмэл биетэй бүтэцтэй бөгөөд гоожиж болзошгүй замыг эрс багасгаж, өндөр даралттай, өндөр аюулгүй орчинд ашиглахад тохиромжтой. Дотор утастай холболт нь нэмэлт адаптергүйгээр стандарт хоолойд хурдан, найдвартай суурилуулах боломжийг олгодог бөгөөд засвар үйлчилгээний явцад цаг хугацаа, зардлыг хэмнэдэг. Зэвэрдэггүй ган, гууль гэх мэт бат бөх материалаар хийгдсэн, нэг хэсэг дотоод утастай бөмбөг хавхлагууд нь зэврэлтэнд тэсвэртэй, үйлчилгээний хугацааг уртасгадаг. Тэдний үлээлгэдэггүй иш ба багассан цооногийн загвар нь ашиглалтын аюулгүй байдал, урсгалын нарийвчлалыг улам сайжруулдаг. Химийн, ус цэвэршүүлэх, газрын тос, байгалийн хийн үйлдвэрлэлд өргөн хэрэглэгддэг эдгээр хавхлагууд нь хүнд хэцүү нөхцөлд тогтмол ажилладаг. PN16, PN63 зэрэг даралтын зэрэглэлд байдаг бөгөөд тэдгээр нь NPT, BSPT, DIN2999, ISO228 зэрэг олон улсын стандартад нийцэж, дэлхийн хэмжээнд нийцтэй, найдвартай байдлыг хангадаг.

Лавлагаа илгээх

Бүтээгдэхүүний тодорхойлолт

Нэр: Нэг ширхэг дотоод утастай бөмбөг хавхлага

Материал: Дараах хүснэгт

MOQ: 100 ширхэг

Багц: Өтгөрүүлсэн бөмбөлөгтэй уутны дотоод сав баглаа боодол, хайрцагны гадна сав баглаа боодол, эсвэл далайд тохиромжтой тавиураар тээвэрлэх

Тээвэрлэлт: DHL, UPS, FedEx, LCL далайгаар гэх мэт.

Хүлцэл: Нарийвчлалтай CNC боловсруулах, хүлцэл ± 0.01мм

Үзлэг: Германы CMM бүрэн үзлэг, 0 согоггүй

OEM & ODM: OEM & ODM хүлээн зөвшөөрөгдсөн, хурдан дээж хийх

Цаг: Чанарын хатуу хяналт, цаг тухайд нь хүргэх

Үйлчилгээ: Захиалгат эд ангиудын материалын өргөн сонголт

Нэг ширхэг дотоод утастай холбох бөмбөг хавхлаг

Нэг ширхэг дотоод утастай бөмбөлөг хавхлагууд нь үйлдвэрлэлийн шингэний системд авсаархан, гоожихгүй гүйцэтгэлийг өгдөг. Химийн боловсруулалт, ус цэвэршүүлэх, газрын тос, хий зэрэгт итгэдэг эдгээр хавхлагууд нь хүнд нөхцөлд найдвартай ажилладаг. NPT/BSPT утас бүхий PN16/PN63 зэрэглэлээр санал болгож буй эдгээр нь олон улсын шугам хоолойн сүлжээнд саадгүй нэгдэх дэлхийн стандартад нийцэж, эрэлт хэрэгцээтэй програмуудад тогтвортой, удаан эдэлгээтэй ажиллах боломжийг олгодог.

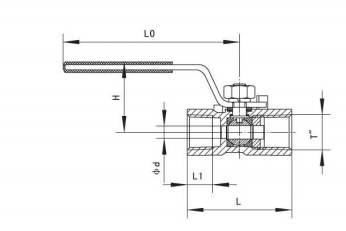

Бөмбөг хавхлагын техникийн шинж чанарууд ба ердийн зураг

НЭРИЙН ДИА. (мм)	ШИНЖИЛГЭЭ	ХЭМЖЭЭ (мм)
		d	L	L1	H	L0
8	1/4	4.6	39	9.5	31	62
10	3/8	6.8	44	10.5	35.5	62.5
15	1/2	9.2	56.5	14	40	96
20	3/4	12.5	59	15	44	96
25	1	16	71	18	50	101
32	1 1/4	20	78	19	54	101
40	1 1/2	25	83	20	70	135
50	2	32	100	23	75	135

Бөмбөг хавхлагын материалын жагсаалт

ХЭСЭГ НЭР	МАТЕРИАЛ
БИЕ	WCB CF8 CF8M
CAP	WCB CF8 CF8M
БАРИЛГА	SS304
БӨМБӨГ	SS304 SS304 SS316
СУУДАЛ	PTFE
STEM	SS304 SS304 SS316
САВАХ УГААГЧ	PTFE
Жийргэвч	PTFE
УГААГЧ	PTFE
САМАР	SS304
ХАВРЫН УГААГЧ	SS304
ШҮГЭЭГЧ	SS304
БАРИЛГА	SS304
БҮХЭГ	Хуванцар
