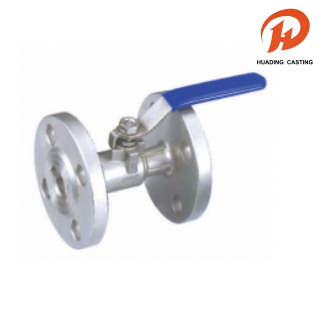

Нэг ширхэг фланцтай бөмбөг хавхлага

Манай One Piece Хоног бөмбөлөг хавхлагууд нь үйлдвэрлэлийн өргөн хүрээний хэрэглээнд дээд зэргийн гүйцэтгэл, найдвартай байдлыг хангахаар бүтээгдсэн. Олон талт байдлыг харгалзан бүтээсэн эдгээр хавхлагууд нь 1.6, 2.5, 4.0, 6.4 МПа ажлын даралтыг дэмждэг бөгөөд 1/2"-ээс 10" хүртэлх хэмжээтэй байдаг. Эдгээр нь ус, хий, тос, азотын болон цууны хүчил зэрэг идэмхий хүчил зэрэг төрөл бүрийн орчинд хэрэглэхэд тохиромжтой. Нэг хэсэг Хоног бөмбөлөг хавхлагууд нь PTFE лацтай 180°С-аас доош температурт, PPL лацтай бол 300°C хүртэл үр дүнтэй ажилладаг дулааны дасан зохицох чадвар сайтай.

Лавлагаа илгээх

Бүтээгдэхүүний тодорхойлолт

Нэр: Нэг ширхэг фланцтай бөмбөг хавхлага

Материал: Дараах хүснэгт

MOQ: 100 ширхэг

Багц: Өтгөрүүлсэн бөмбөлөгтэй уутны дотоод сав баглаа боодол, хайрцагны гадна сав баглаа боодол, эсвэл далайд тохиромжтой тавиураар тээвэрлэх

Тээвэрлэлт: DHL, UPS, FedEx, LCL далайгаар гэх мэт.

Хүлцэл: Нарийвчлалтай CNC боловсруулах, хүлцэл ± 0.01мм

Үзлэг: Германы CMM бүрэн үзлэг, 0 согоггүй

OEM & ODM: OEM & ODM хүлээн зөвшөөрөгдсөн, хурдан дээж хийх

Цаг: Чанарын хатуу хяналт, цаг тухайд нь хүргэх

Үйлчилгээ: Захиалгат эд ангиудын материалын өргөн сонголт

Нэг ширхэг фланцтай бөмбөг хавхлага

Эдгээр One Piece Хоног бөмбөлөг хавхлагуудын дизайнд аюулгүй байдал, дагаж мөрдөх нь хамгийн чухал юм. Эдгээр нь ANSI B16.5 фланц болон ANSI B16.10 нүүр тулсан хэмжээс бүхий олон улсын хатуу стандартыг мөрддөг. Цаашилбал, аюултай орчинд үйл ажиллагааны аюулгүй байдлыг хангах үүднээс хүсэлтийн дагуу галд тэсвэртэй (API 607) болон антистатик төхөөрөмжийг авах боломжтой. Нэгж бүр ANSI B16.34 болон API 598 стандартын дагуу нарийн шалгалтанд хамрагддаг. Манай нэг хэсэг фланцтай бөмбөлөг хавхлагууд нь ерөнхий хэрэглээний эсвэл тусгай химийн боловсруулалтад зориулагдсан эсэхээс үл хамааран таны шингэний хяналтын хэрэгцээг хангах бат бөх, нийцтэй, өндөр чанартай шийдлийг өгдөг.

Хоног бөмбөлөг хавхлагын техникийн шинж чанарууд ба ердийн зураг

NPS	1.6МПа, 2.5МПа, 4.0МПа, 6.4МПа
NPS	d	L	D	K	D1	C	f	H	N-Φ	W
1/2	12	90	95	65	46	14	2	60	4-14	110
3/4	15	105	105	75	56	14	2	65	4-14	120
1	20	110	115	85	65	15	2	75	4-14	150
1 1/4	25	125	135	100	76	16	3	83	4-18	160
1 1/2	32	136	145	110	85	18	3	90	4-18	160
2	38	155	160	125	100	18	3	100	4-18	180
2 1/2	50	170	180	145	118	20	3	110	4-18	200
3	65	200	195	160	132	20	3	130	8-18	250
4	80	230	215	180	150	22	3	150	8-18	270
5	76	254	255	216	186	24	3	185	8-22	300
6	102	267	279	241.5	216	26	3	209	8-22	320
8	152	292	345	298.5	270	29	3	250	8-22	350
10	203	330	406	362	324	31	3	345	12-26	400

Бөмбөг хавхлагын материалын жагсаалт

ХЭСЭГ НЭР	МАТЕРИАЛ
БИЕ	CF8M/WCB
СУУДАЛ	PTFE
CAP	CF8M/WCB
БИЧИГЧЛЭГЧ	PTFE/GRAFIT
БӨМБӨГ	SS316
STEM	SS316
Үүдэл тамга	PTFE
САВАХ	PTFE/GRAFIT
САВАЛДААНЫ БУЛЧИРГА	SS316
САВАЛДААНЫ БУЛЧИРГА	CF8M/WCB
ПИН ЗОГСООХ	SS304
БУЛЧИН БОРОЛТ	SS304
SNAP RING	65MN
БАРИЛГА	KT33-8
БОЛТ ТОХИРУУЛАХ	SS304
